純鋁酸鈣高溫結合劑

純鋁酸鈣高溫結合劑





-電熔純鋁酸鈣高溫結合劑又名純鋁酸鈣水泥或鋁酸鹽水泥。是一種優(yōu)質(zhì)的水硬性結合劑，用于配制的高檔耐高溫澆注料，具有強度高，凝結時(shí)間穩定，耐火度高等特點(diǎn)被廣泛的應用于冶金，建材，化工，火電等行業(yè)。

-電熔純鋁酸鈣高溫結合劑主要成分為：AL2O3,CaO,SiO2,Fe2O3D。因不同的用途所以出現了數種不同的型號，成分的比例也會(huì )有不同的差異。目前的型號有：CA-60,CA-65,CA-70,CA-75,CA-80,CA-85等。

-下面以市面上常見(jiàn)的豐潤牌純鋁酸鈣高溫結合劑來(lái)列舉幾種不同型號的成分比例差異：

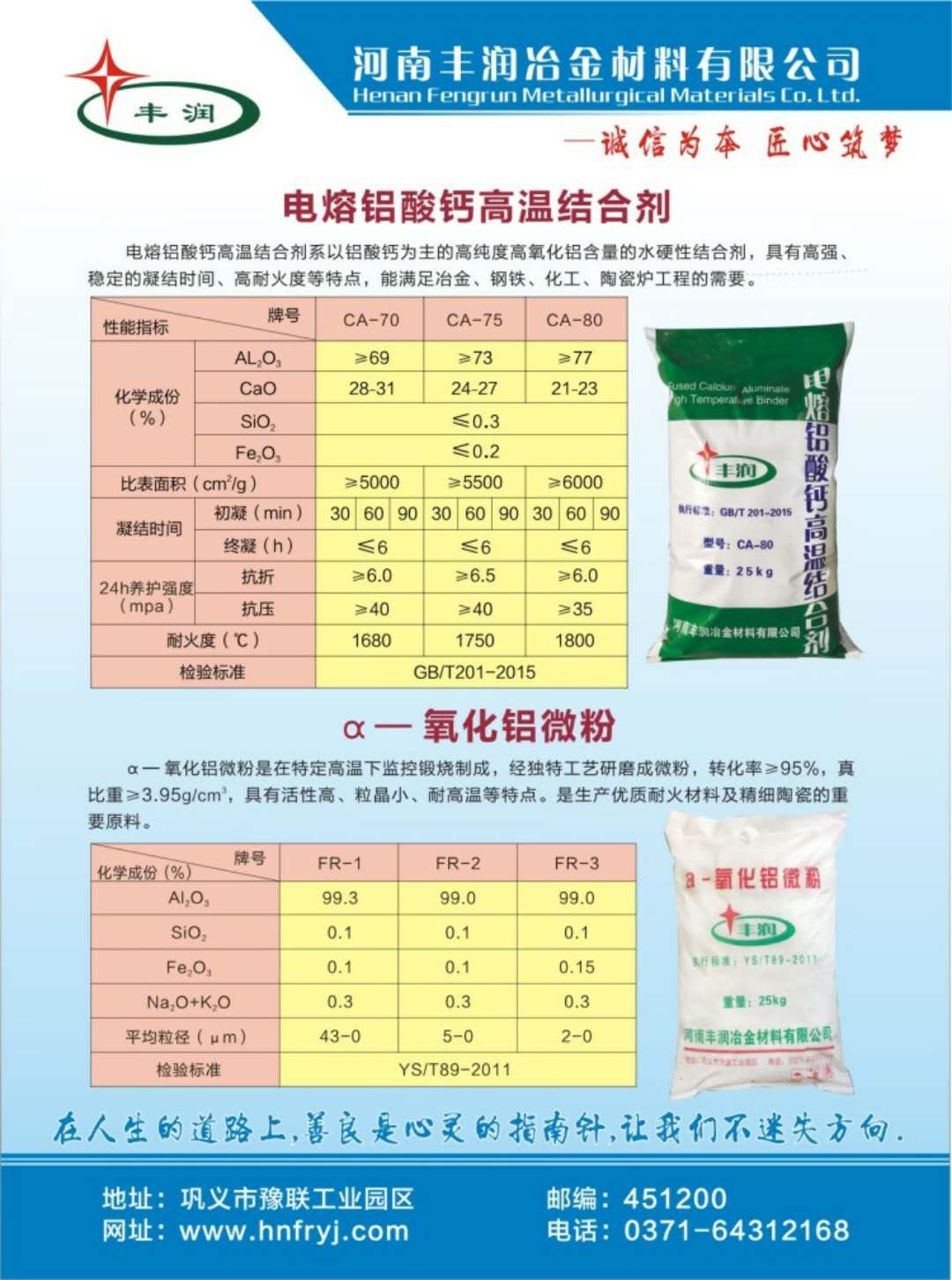

-成分：   AL2O3       CaO      SiO2       Fe2O3D

               CA-70    ≥69       28-31      ≤0.3       ≤0.2

               CA-75    ≥73       24-27      ≤0.3       ≤0.2

              CA-85    ≥77       21-23      ≤0.3       ≤0.2

-通過(guò)這三個(gè)舉例可以看出明顯的成分比例差異，作為一種必不可少的耐高溫，高強度結合劑，這三種型號因成分比例的不同，耐火度和強度也有差異，

-耐火度從上至下分別為：

1680ºC

1750ºC,

1800ºC。

-24小時(shí)養護強度（mpa）從上至下分別為:

抗折：≥6.0   抗壓：≥40

           ≥6.5               ≥40

           ≥6.0               ≥35

-作為一個(gè)特別優(yōu)秀的結合劑，它的凝結時(shí)間也是重要一環(huán)，通過(guò)一次次的室內試驗以及施工檢驗，凝結時(shí)間變得可控，通用型水泥還是以上邊三種型號舉例：最初凝結時(shí)間分為3種：30分鐘，60分鐘，90分鐘，最終凝結時(shí)間都在6個(gè)小時(shí)以?xún)?，極少數在惡劣環(huán)境中的還可以根據施工環(huán)境的溫度，濕度等外在原因的不同，通過(guò)工藝調配出最適合的結合劑。

-純鋁酸鈣高溫結合劑通過(guò)電熔等工藝，以上面三種舉例，比表面積可達到（自上至下）：

     ≥5000

    ≥6000

    ≥7000

因比表面積高，純鋁酸鈣高溫結合劑（純鋁酸鈣水泥）成粉狀。





了解更多純鋁酸鈣水泥：http://diversify-your-income.com/
