白剛玉

白剛玉

白剛玉介紹：
    白剛玉是以工業(yè)氧化鋁粉為原料，經(jīng)高溫熔煉于電弧爐中經(jīng)2000度以上高溫熔煉后冷卻制成，經(jīng)粉碎 、整形、磁選、去鐵、篩分、制成多種粒度，其質(zhì)地致密、硬度高，粒形成尖角狀，適用于制造陶瓷、固結磨具、研磨、拋光、噴砂、鑄造、高檔耐火材料、剛玉質(zhì)澆注料、不定型耐火材料等，國際代號“WA”于國際通用標準。

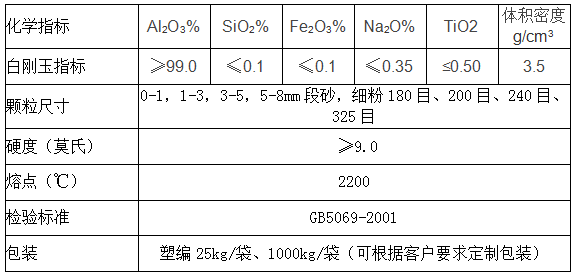

白剛玉指標：

白剛玉特點(diǎn)：
1、不影響加工件的顏色，真密度3.95~4.0g/cm3，
2、可在嚴禁鐵粉殘留的制程使用來(lái)噴砂; 　
3、微粉級非常適合濕式噴砂和研光作業(yè); 　
4、加工速度快品質(zhì)高; 　
5、所含氧化鐵的量極低適合嚴禁鐵質(zhì)殘留之噴砂作業(yè); 　
6、呈白色，硬度比棕剛玉略高，韌性稍低。
7、電熔剛玉的主要成分是Al2O3，耐火溫度雖然低于鋯英粉，但電熔剛玉具有較好的化學(xué)穩定性，高溫條件下不會(huì )發(fā)生相變，不會(huì )與氧化物發(fā)生化學(xué)反應，而且在電熔剛玉中加入少量的附加物，能改善其固相燒結能力，涂層的致密性得到提高。

電熔白鋼玉與電熔棕剛玉的優(yōu)缺點(diǎn)：
    電熔剛玉電熔法制成的剛玉質(zhì)耐火原料二氧化鋁含量高。剛玉晶粒完整粗大?；瘜W(xué)穩定性高、 以上業(yè)氧化鋁或高鋁磯土熟料為原料在電弧滬內熔融，除去余質(zhì)，冷卻而成的熔塊。品種主要有電熔棕剛玉和電熔白剛玉兩種。用高鋁礬土生產(chǎn)棕剛玉時(shí)，高鋁礬土需在電熔前預燒，脫去其中的吸附水和結構水，以加快電熔過(guò)程并降低電耗。為了在電熔過(guò)程充分還原，有效地除去雜質(zhì),需在原料中加人適量的無(wú)煙煤和鐵粉。氧化鋁生產(chǎn)白剛玉時(shí)， 由于原料純度高，而不需要采用還原方法分離雜質(zhì)。電熔棕剛玉的氧化鋁含量大于90% ,白剛玉的氧化鋁含量大于 98%。電熔剛玉的性能與燒結氧化鋁基本相同，但有的電熔剛玉顯氣孔率較高。
