純鋁酸鈣水泥的生產(chǎn)與應用

純鋁酸鈣水泥的生產(chǎn)與應用

-純鋁酸鈣水泥是以鋁礬土（工業(yè)氧化鋁）和石灰石為原料，經(jīng)電熔或煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量50%-80%的熟料，再特殊的研磨工藝磨制成的水硬性膠凝材料。純鋁酸鈣水泥常為黃或呈灰白色的。純鋁酸鈣水泥的主要礦物成為鋁酸一鈣（CaO·Al2O3，簡(jiǎn)寫(xiě)CA）及鋁酸二鈣，以及少量的硅酸二鈣（2CaO·SiO2）等。顏色多為灰色與白色。

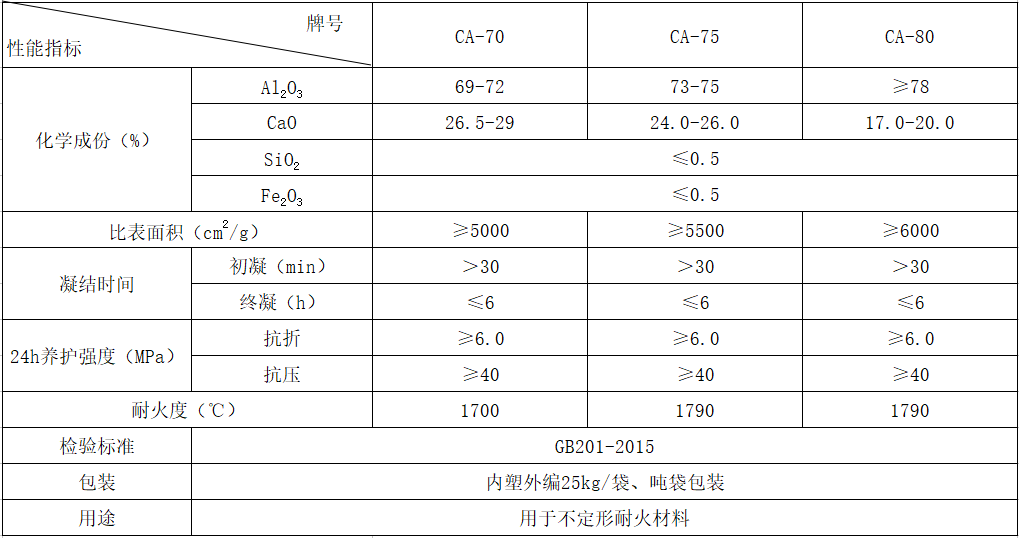

-根據國家標準（GB/T201—2015）的規定：純鋁酸鈣水泥的密度和堆積密度其細度為比表面積≥300m2/kg或45μm篩篩余≤20%。純鋁酸鈣水泥分為CA－70、CA－75、CA－80三個(gè)類(lèi)型，各類(lèi)型水泥的凝結時(shí)間和各齡期強度不得低于標準的規定。

-純鋁酸鈣水泥凝結硬化速度快。1d強度可達最高強度的80%以上，主要用于工期緊急的工程，如國防、道路和特殊搶修工程等。

-純鋁酸鈣水泥水化熱大，且放熱量集中。1d內放出的水化熱為總量的70%～80%，使混凝土內部溫度上升較高，即使在-10℃下施工，純鋁酸鈣水泥也能很快凝結硬化，可用于冬季施工的工程。

-純鋁酸鈣水泥在普通硬化條件下，由于水泥石中不含鋁酸三鈣和氫氧化鈣，且密實(shí)度較大，因此具有很強的抗硫酸鹽腐蝕作用。

純鋁酸鈣水泥具有較高的耐熱性。如采用耐火粗細骨料可制成使用溫度達1700～1900℃的耐火澆注料。

-但鋁酸鈣水泥的長(cháng)期強度及其他性能有降低的趨勢，長(cháng)期強度約降低40%～50%左右，因此純鋁酸鈣水泥不宜用于長(cháng)期承重的結構及處在高溫高濕環(huán)境的工程中，它只適用于緊急軍事工程（筑路、橋）、搶修工程（堵漏等）、臨時(shí)性工程，以及配制不定型耐火澆注料等。

-另外，鋁酸鈣水泥與硅酸鹽水泥或石灰相混不但產(chǎn)生閃凝，而且由于生成高堿性的水化鋁酸鈣，使混凝土開(kāi)裂，甚至破壞。因此施工時(shí)除不得與石灰或硅酸鹽水泥混合外，也不得與未硬化的硅酸鹽水泥接觸使用。

 了解更多耐火材料信息：http://diversify-your-income.com/
